Thermal Grizzly WireView GPU 3x8Pin PCIe Normal

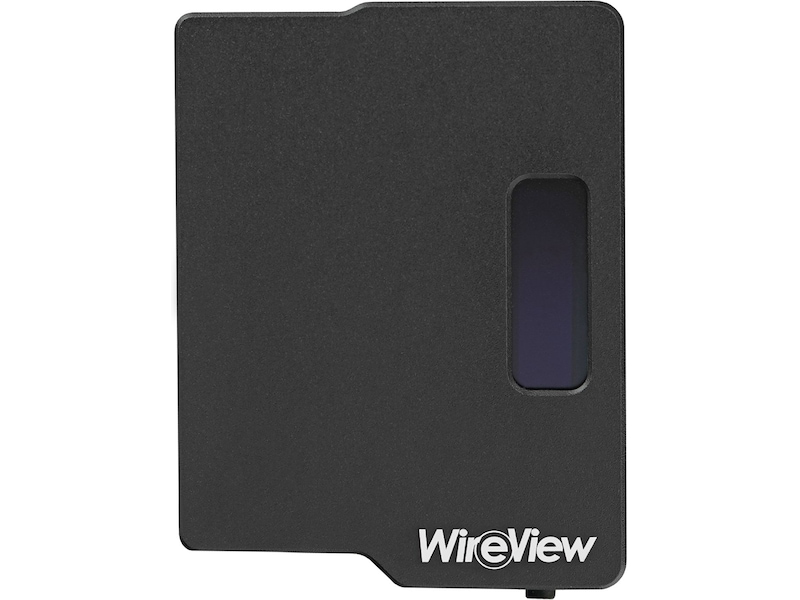

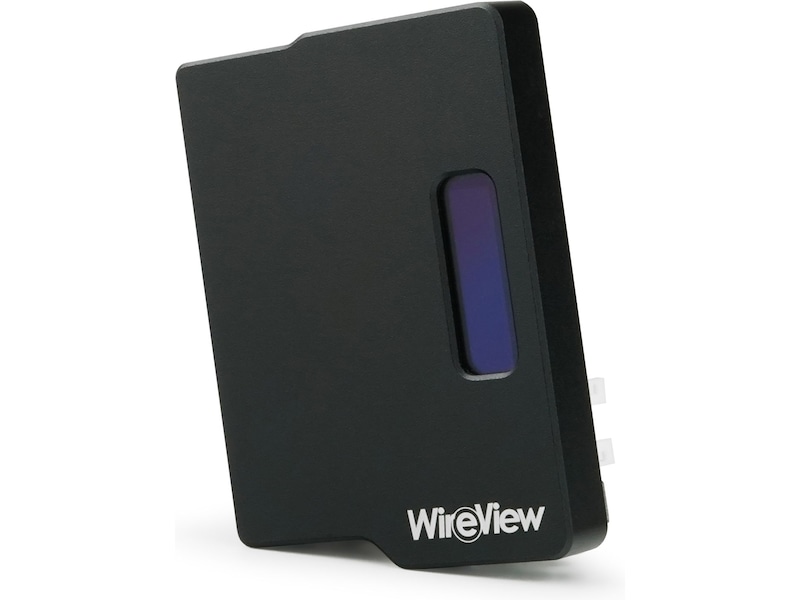

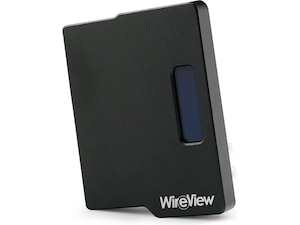

WireView GPU er en enhet for å måle strømforbruket til grafikkort som ble utviklet i samarbeid med Jon "elmor" Sandström. Den plugges inn i PCIe-strømtilkoblingene på grafikkortet og kobles til strømforsyningen via PCIe-strømkabler. Strømforbruksdataene vises via en OLED-skjerm.
Samtidig tar WireView GPU på seg en kabelhåndteringsfunksjon, da dens "U"-form gjør at kablene kan legges optimalt. PCIe-strømkabler er koblet til WireView GPU på en måte som gjør at de kan legges pent over bakplaten av grafikkortet. Dette unngår kabelbuler når man ruter strømledningene og forenkler kabelhåndteringen.
- Måling av strømforbruk
- Loggføring av strømforbruk
- Optimert kabelruting
- Enkel montering
- Høy kompatibilitet
WireView GPU muliggjør måling av strømforbruket til grafikkort og registrerer disse dataene for å bestemme strømforbruket. Disse dataene kan blant annet brukes til å fastslå strømkostnadene til et grafikkort eller til å sammenligne strømforbruket med andre grafikkort. En spesiell 60-sekunders målesyklus gjør det mulig å vise strømforbruket raskt og praktisk, noe som er veldig nyttig for anmeldelser, for eksempel.
Samtidig kan målingen av strømforbruket brukes til å bestemme strømforbruket til grafikkort over en viss tidsperiode eller med bestemte applikasjoner. I tillegg kan belastnings topper i strømforbruket ("topper") som kan oppstå i driften av nåværende high-end grafikkort, bestemmes.
WireView GPU viser de målte verdiene på skjermen. Du kan bytte mellom de viste verdiene med et knappetrykk. Følgende verdier kan vises:
- Visning av aktuelt strømforbruk i watt [W]
- Aktuelt strømforbruk i watt [W], aktuell spenning i volt [V], aktuell strømstyrke i ampere [A]
- Minimum og maksimum strømforbruk i watt [W]
- Gjennomsnittlig strømforbruk over 60 sekunder [AVG W] og totalt strømforbruk [E]

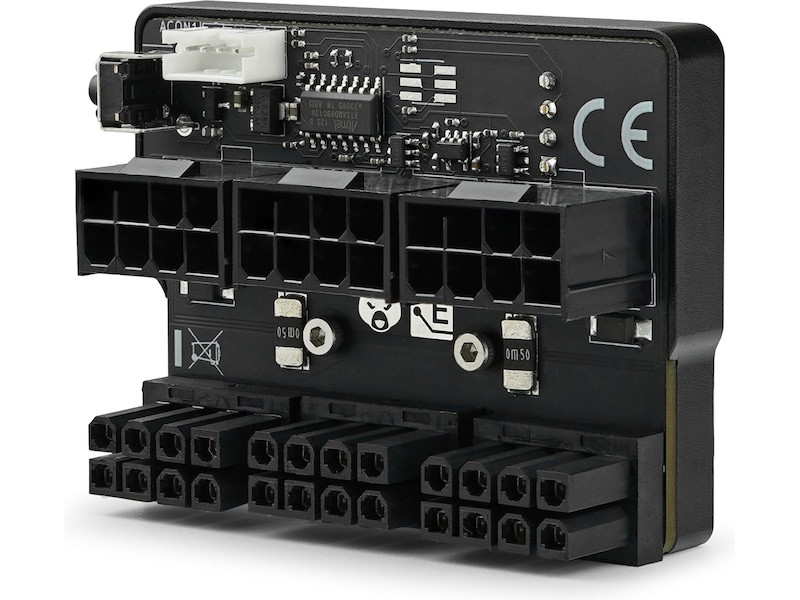

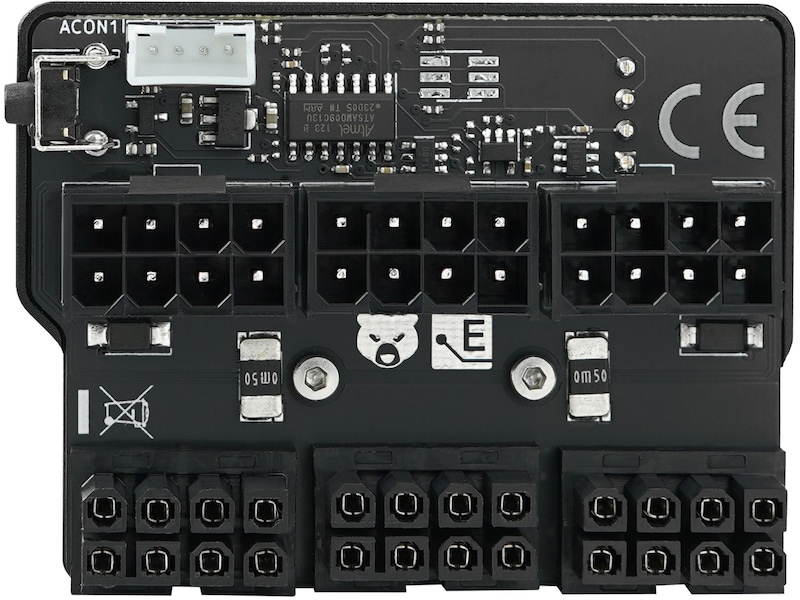

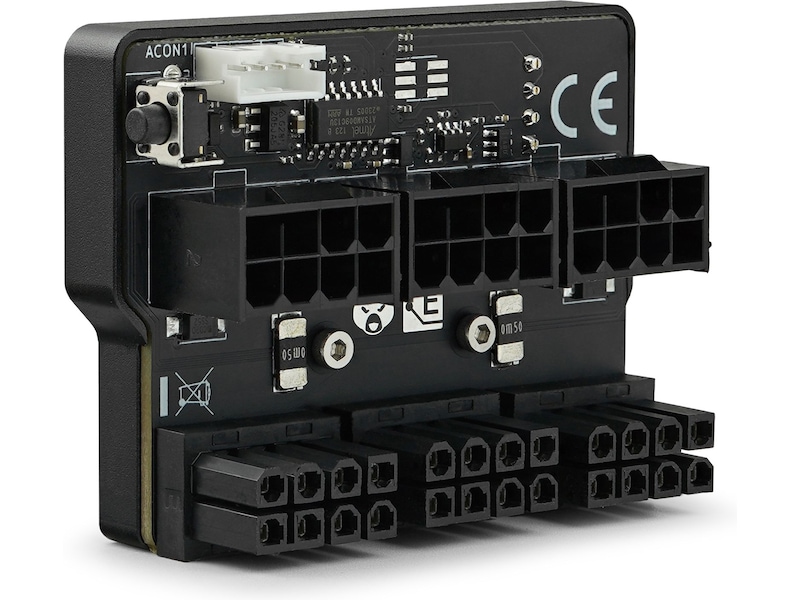

WireView GPU er tilgjengelig i "N" og "R" versjoner uavhengig av antall 8-pins PCIe tilkoblinger (eller 12VHPWR-plugg). "N" står for normal orientering av PCIe-tilkoblingene på PCIe utvidelseskortet, mens "R" står for rotert (omvendt) orientering. I normal orientering (N) peker låseklipsen på tilkoblingen bort fra PCB-en til utvidelseskortet. I den roterte orienteringen (R) peker tilkoblingens låseklips mot PCB-en.
WireView GPU er også tilgjengelig i to "high power" varianter for 12VHPWR tilkoblingen. Den første varianten har én 12VHPWR inngang og utgang hver, mens den andre varianten er koblet til grafikkortet via 12VHPWR og til strømforsyningen via tre 8-pins PCIe tilkoblinger.
Når du bruker 12VHPWR-adapteren, må du sørge for at hver av de tre 8-pins PCIe-tilkoblingene er koblet til strømforsyningen med et eget 8-pins PCIe-kabel. Bruk av en splitter (Y-kabel) frarådes sterkt! Konfigurasjonen av 12VHPWR tilsvarer 600W versjonen.
Vær oppmerksom, viktig notat: Skaderisiko!
Avhengig av det brukte grafikkortet, men spesielt i tilfelle av GeForce RTX 4090, kan opptil 450 watt av strøm flyte gjennom tilkoblingene på WireView. Den avfallsvarmen som genereres av dette kan varme opp kretskortet ved tilkoblingen av WireView opptil 60 grader Celsius med et luftkjølt grafikkort. I tilfelle av et vannkjølt grafikkort uten luftstrøm, kan PCB-en på WireView varme opp til 100 grader Celsius! WireView-huset bør ikke berøres under kontinuerlig drift under full belastning. Etter å ha slått av systemet, bør WireView få lov til å kjøle seg ned før den håndteres. Du finner mer informasjon i Hardware Unboxed-videoen.
